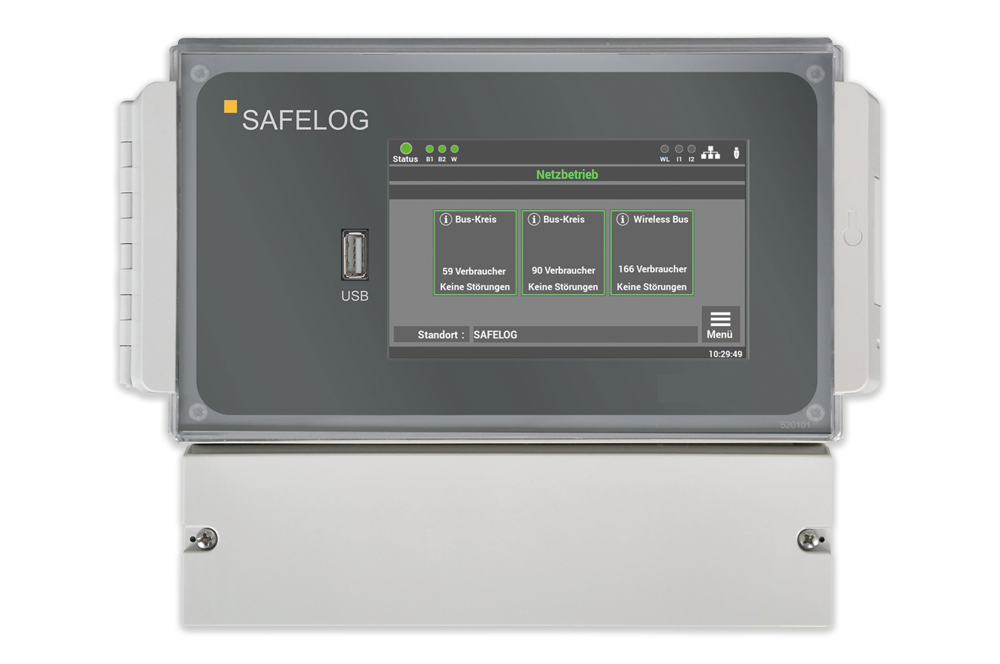

SAFELOG TOUCH WIRELESS
Einzelbatterieüberwachungszentrale (ATS) nach DIN EN 62034
Die neue SAFELOG-Zentrale mit integrierter Wireless-Funktion und Touch-Display zur Überwachung und Steuerung von Einzelbatterieleuchten. Die SAFELOG TOUCH WIRELESS-Zentrale kann bis zu 1.000 Wireless-Einzelbatterieleuchten verwalten (SRD 868 MHz). Zusätzlich können bis zu 500 busüberwachte Einzelbatterieleuchten (RS485) angeschlossen werden.
Erhältlich in 3 Varianten (Wireless + Bus) mit max. 1.000 + 500 / 100 + 100 / 50 + 50 Einzelbatterieleuchten (SRD 868 MHz und RS485). Die Steuerung aller angeschlossenen Einzelbatterieleuchten erfolgt über ein Multitouchfähiges 5“ Farbdisplay, welches die Betriebszustände der einzelnen Leuchten darstellt.
Die SAFELOG-Zentrale verfügt über einen Netzwerkanschluss, über den der Gerätezustand mit Hilfe des eingebauten Web-Servers abgerufen werden kann. Die Zentrale kann über den integrierten Web-Server ferngesteuert und Gebäudepläne können hinterlegt werden.
Ausführung
- Ein Wireless-Kreis zur Verwaltung von bis zu 1000 funküberwachte Einzelbatterieleuchten (SRD 868MHz) sowie zwei Bus-Kreise zur Verwaltung von bis zu 500 (250 + 250) busüberwachte Einzelbatterieleuchten (RS485)
- 5“ multitouchfähiges Farbdisplay inkl. USB-Anschluss zum Anschluss eines externen Speichers, USB-Druckers, Tastatur oder Maus
- Automatische Inbetriebnahme inkl. Leuchtensuche, keine manuelle Adressierung der Leuchten notwendig
- Netzwerkanschluss (RJ45) zur Steuerung und Visualisierung über den integrierten Web-Server
- IP-Tableau Funktion zum Überwachen von bis zu 30 SAFELOG Anlagen im Netzwerk
Technische Daten
| Anschlussspannung | 1/N/PE AC 50Hz 230V |
| Leistungsaufnahme | 12.0 W |
| Anschlussklemmen | 1,5 mm² bis 2,5 mm² |
| Frequenzbereich | 863 – 870 MHz (SRD Band) |
| Max. Sendeleistung | 10 dBm |
| Funkreichweite | max. 30 m bei direktem Sichtkontakt |
| Busanschlüsse | 2 x RS485 (5V Pegel) / verpolungssicher |
| Schaltausgänge | 3 x Wechsler (programmierbar, potentialfrei) |
| Schalteingänge | 2 x Optokoppler (programmierbar, 24V – 230V AC / DC) |
| Zusätzliche Spannungsversorgung | 24V / 40mA für externe Module |
| Umgebungstemperatur | 0°C bis +35°C |
| Kabeleinführung | von hinten und unten |
| Abmessungen (B x H x T) | 240 x 185 x 112 mm |
| Schutzart | IP65 |
| Schutzklasse | II |
