Gleichrichtsysteme

Konstantspannungsladegleichrichter für den Bereitschaftsparallelbetrieb; Baureihe- TR, gemäß VDE0510

Sekundärgetaktet arbeitende Gerätebaureihe mit gutem Wirkungsgrad bei kaum wahrnehmbarer Geräuschentwicklung. Alle Gerätetypen dieser Baureihe sind über ihre elektronische Regelung vollast- und kurzschlußfest, ihre Spannungs- und Stromkonstanz ist vergleichbar der von linear geregelten Geräten. Die Baureihe TR ist einsetzbar für den Bereitschaftsparallelbetrieb zur Ladung jeglicher Blei und stationär eingesetzter, industrieller Nickel-Cadmium Akkumulatoren. Sie ist erhältlich in den Bauformen Chassis (Montageplatte für den Schaltschrankeinbau), Stahlblechgehäuse sowie 19" - Einschub. Auf Wunsch werden Ihnen auch weitere Ausführungen, so zum Beispiel Halblast-Redundanzanlagen zur erhöhten Ausfallsicherheit, gerne angeboten.

Datenblatt Gleichrichtsysteme

Stahlblech- Wandgehäuse mit Fronttüre(n) mit oder ohne Akkuabteil, mit Doppelbartverschlüssen... mehr

Menü schließen

Ausführung

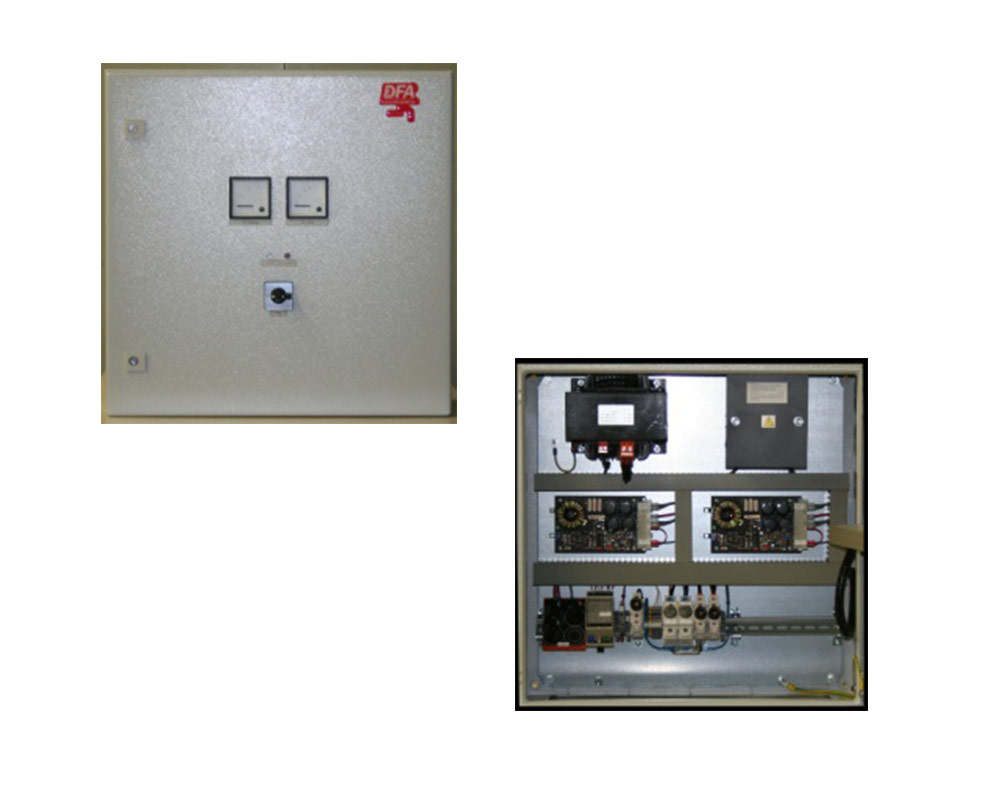

Stahlblech- Wandgehäuse mit Fronttüre(n) mit oder ohne Akkuabteil, mit Doppelbartverschlüssen
Analoge A-/V-Meter Kl. 1,5% für den Gleichrichterausgang (bei Chassis-Ausführung gegen Aufpreis)
Eingangs-/ Akku-/ ggf. Steuerkreisabsicherung (bei 19" Geräten, Akkuabsicherung per Automat zweipolig in der Frontplatte)
Schutztrenntrafo nach VDE 0551
Netzschalter/ Netzkontrolleuchte auf der Gehäusefrontseite
Softstart
Anschluß via Schraub- Klemmanschlüssen
Kabelzuführungen von Unterseite bzw. von Rückseite bei 19" Einschüben

mehr

Zurück

Technische Daten

Kühlung:	Konvektionskühlung, bei Standardausführungen
Netzanschluss:	1/N/PE 230V 50Hz +/- 10(20)%
Umgebungstemperatur:	-10°C/ + 40°C, bei 80% rel. Luftfeuchtigkeit
Reglercharakteristik:	IU (DIN 41773)
Kurzschlussfestigkeit:	Unbegrenzt
Restwelligkeit:	</= 200mVss, bei Vollast und ohne Akkusatz
Spannungskonstanz:	Besser als 0,2 %
Stromkonstanz:	Besser als 1 %
Funkentstörung:	A/ B gem. EN55011
